შენობის კომუნალური ქსელები არის სისტემები, რომლებიც ამარაგებენ რესურსებს, ამოიღებენ ჩამდინარე წყლებს, ინარჩუნებენ მიკროკლიმატს, კომუნიკაციებს და უსაფრთხოებას. როგორც წესი, სტრუქტურა მოიცავს ელექტროენერგიის მიწოდებას, წყალმომარაგებას, კანალიზაციას, გათბობას, ვენტილაციას და კონდიცირებას, გაზმომარაგებას, დაბალი დენის სისტემებს, ავტომატიზაციას და დისპეტჩერიზაციას. ზუსტი ნაკრები დამოკიდებულია ობიექტის დანიშნულებაზე, ტექნიკურ პირობებზე და დიზაინის გადაწყვეტილებებზე.
ქსელები მუშაობს როგორც ერთიანი კომპლექსი. ერთ მარშრუტზე დაშვებულმა შეცდომამ შეიძლება დაბლოკოს მეორის ინსტალაცია, ხოლო მიუწვდომელი კვანძი ართულებს შენარჩუნებას. ამიტომ, კედლების, ჭერის და ლილვების დახურვამდე შეთანხმებულია სისტემების შემადგენლობა, შეერთების წერტილები, დატვირთვები, მარშრუტები და კონტროლის შემოწმება.
შინაარსი:
შიდა და გარე საინჟინრო ქსელები
გარე ქსელები გადის შენობის გარეთ და მოაქვს რესურსებს ობიექტში ან აშორებს მას: საკაბელო ხაზები, წყლის და სითბოს მილსადენები, კანალიზაციის გასასვლელები, გაზსადენები, საკომუნიკაციო ქსელები. მათი საზღვარი დაკავშირებულია კონკრეტული რესურსის მომწოდებელი ორგანიზაციის დოკუმენტებში მითითებულ შეერთების წერტილთან.
შიდა ქსელები ანაწილებენ რესურსს შენობის შიგნით. ეს მოიცავს შეყვანას, ამწეებს, გაყვანილობას იატაკებსა და ოთახებში, პანელები, კოლექტორები, საჰაერო მილები, ფიტინგები, აღრიცხვის მოწყობილობები, ავტომატიზაცია და საბოლოო აღჭურვილობა. პრაქტიკაში, გარე და შიდა ნაწილები ერთმანეთს ხვდება შეყვანის კვანძში, გათბობის წერტილში, ელექტრო პანელში, წყლის მრიცხველის ერთეულში ან დიზაინით გათვალისწინებულ სხვა ადგილას.
რა შედის შენობის საინჟინრო ქსელებში
უფრო მოსახერხებელია სისტემების სიის შემოწმება დანიშნულების მიხედვით. საცხოვრებელი კორპუსისთვის, საოფისე, საცალო ფართი და სამრეწველო ობიექტისთვის შემადგენლობა განსხვავებული იქნება, მაგრამ საბაზისო რუკა ასე გამოიყურება.
| სისტემა | რაც უზრუნველყოფს | ძირითადი ელემენტები |
|---|---|---|
| ელექტროენერგიის მიწოდება | ელექტრომომარაგება აღჭურვილობისა და განათებისთვის | შეყვანა, დაფები, საკაბელო ხაზები, დამცავი მოწყობილობები, დამიწება |
| წყალმომარაგება | ცივი და ცხელი წყლის მიწოდება | შეყვანა, გამრიცხველიანება, მილები, ამწეები, მანიფოლტები, ფიტინგები |
| კანალიზაცია | საყოფაცხოვრებო და დამუშავების ჩამდინარე წყლების გატანა | განყოფილებები, ამწეები, მოსახვევები, რევიზიები, კოლექტორები |
| გათბობა | დიზაინის ტემპერატურის შენარჩუნება | სითბოს წყარო ან შეყვანა, მილსადენები, ინსტრუმენტები, ტუმბოები, ავტომატიზაცია |
| ვენტილაცია და კონდიციონერი | ჰაერის გაცვლის და მიკროკლიმატის პარამეტრები | საჰაერო მილები, ვენტილატორები, დანადგარები, გრილები, ავტომატიზაცია |
| გაზმომარაგება | ნებადართული აღჭურვილობის გაზის მიწოდება | შეყვანის, მილსადენების, ფიტინგების, აღრიცხვისა და კონტროლის მოწყობილობები |
| დაბალი დენის სისტემები | კომუნიკაცია, წვდომა, სიგნალიზაცია და მონაცემთა გადაცემა | საკაბელო მარშრუტები, კაბინეტები, სენსორები, კონტროლერები, ბოლო მოწყობილობები |
| ავტომატიზაცია | პარამეტრების მონიტორინგი და აღჭურვილობის კონტროლი | სენსორები, აქტივატორები, კონტროლერები, დისპეტჩერიზაცია |
ბიზნეს პლატფორმა - 101 Telegram-ზე
სახანძრო ავტომატიკა, კვამლის მოცილება, გაგრილება, საპროცესო მილსადენები და სპეციალური სისტემები ემატება ობიექტის დანიშნულების მიხედვით. სია ყალიბდება საპროექტო დავალების და კონკრეტული შენობის სავალდებულო მოთხოვნების მიხედვით.
რისგან შედგება თითოეული საინჟინრო სისტემა?
მიუხედავად მათი განსხვავებული მიზნებისა, საინჟინრო სისტემები იკრიბება მსგავსი ფუნქციური ნაწილებისგან. ჯერ არის წყარო ან კავშირის წერტილი. ამის შემდეგ რესურსი გადის მაგისტრალის გასწვრივ სადისტრიბუციო კვანძებამდე, რის შემდეგაც ის მიდის საბოლოო აღჭურვილობამდე. კონტროლი და დაცვა აკონტროლებს მუშაობის რეჟიმს, ხოლო აღრიცხვის მოწყობილობები და სენსორები უზრუნველყოფენ მონაცემებს გადამოწმებისთვის.
- წყარო ან შეყვანა: გარე ქსელი, ქვაბის ოთახი, ჭა, ქვესადგური, ჰაერის მიწოდების ბლოკი.
- მაგისტრალი: მილსადენი, საკაბელო ხაზი ან სადინარში.
- დისტრიბუცია: პანელი, კოლექტორი, ამწე, ავტომატიზაციის კაბინეტი, სავენტილაციო კამერა.
- ბოლო წერტილი: სოკეტი, სანიტარული მოწყობილობა, რადიატორი, ცხაური, სენსორი ან აღჭურვილობა.
- დაცვა და კონტროლი: ფიტინგები, ავტომატური მანქანები, სარქველები, კონტროლერები და საგანგებო მოწყობილობები.
- კონტროლი და ტექნიკური მომსახურება: აღრიცხვის მოწყობილობები, აუდიტები, ლუქები, საზომი წერტილები და აღჭურვილობაზე წვდომა.
ეს დიაგრამა დაგეხმარებათ შეამოწმოთ პროექტის სისრულე. თუ ნაჩვენებია გზატკეცილი სერვის ცენტრის გარეშე ან ბოლო აღჭურვილობა ელექტროენერგიის და ავტომატიზაციის გარეშე, გამოსავალი მაინც მოითხოვს კოორდინაციას.
კომუნალური ქსელების დიზაინისა და მონტაჟის ეტაპები
სამუშაო იწყება საწყისი მონაცემებით: შენობის დანიშნულება, დატვირთვები, აღჭურვილობის მახასიათებლები, ხელმისაწვდომი კავშირის წერტილები და ობიექტების შეზღუდვები. შემდეგ დიზაინერები გამოთვლიან სისტემებს და კოორდინირებენ მარშრუტებს ერთმანეთთან და შენობის სტრუქტურებთან.
- შეაგროვეთ საწყისი მონაცემები და ტექნიკური მახასიათებლები საჭირო რესურსებისთვის.
- განსაზღვრეთ სისტემების შემადგენლობა, დიზაინის დატვირთვები და შეერთების წერტილები.
- შეიმუშავეთ დიაგრამები, გეგმები, სპეციფიკაციები და მოთხოვნები ავტომატიზაციისთვის.
- მარშრუტების, ნიშნების, შეღწევების, შახტებისა და მომსახურების ზონების კოორდინაცია.

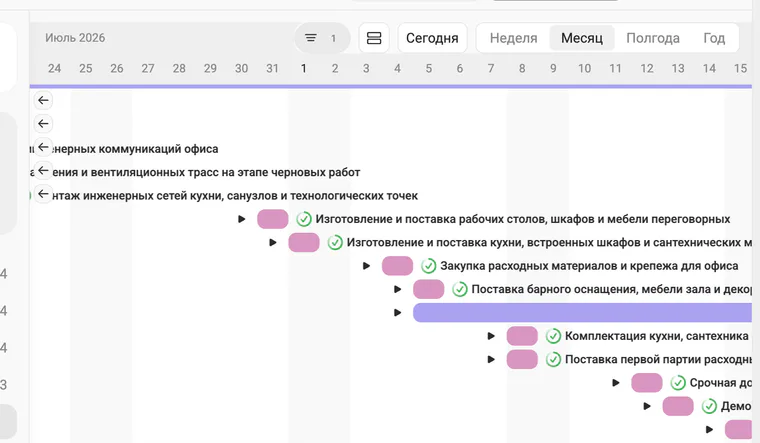

- დაყავით ინსტალაცია ეტაპებად და დააკავშირეთ იგი სხვებთან სამშენებლო სამუშაოების სახეები.
- შეიძინეთ აღჭურვილობა შეთანხმებული სპეციფიკაციების მიხედვით და შეამოწმეთ სისრულე.
- შეასრულეთ ინსტალაცია, შუალედური კონტროლი და ფარული შემოწმებები სტრუქტურების დახურვამდე.
- ჩაატარეთ ტესტირება, კორექტირება, მარკირება და წარმოადგინეთ როგორც აშენებული დოკუმენტაცია.
ციფრული მოდელი, შეჯახების შემოწმება და დახმარება რთულ ობიექტებზე. მათი დეტალური ანალიზი განეკუთვნება ცალკე თემას თანამედროვე სამშენებლო ტექნოლოგიები.
როგორ ვიმუშაოთ საინჟინრო სისტემების სტანდარტებთან
არ არსებობს ერთი უნივერსალური GOST შენობის ყველა საინჟინრო ქსელისთვის. მოთხოვნები განაწილებულია სპეციალიზებული ტექნიკური რეგლამენტის, პრაქტიკის კოდექსის, სტანდარტებისა და კავშირის წესების მიხედვით. გათბობის, ვენტილაციისა და კონდიცირების მიზნით გამოიყენება SP პროფილი 60.13330.2020; შიდა წყალმომარაგებისა და კანალიზაციისთვის - SP 30.13330.2020; ელექტრო მოწყობილობებისთვის - SP 76.13330.2016წ.
დოკუმენტის გამოყენებამდე შეამოწმეთ მიმდინარე გამოცემა, ცვლილებები და მასშტაბები რუსეთის მშენებლობის სამინისტროს ოფიციალური კატალოგი. გაზი, ხანძარსაწინააღმდეგო ავტომატიკა, კომუნიკაციები და სპეციალური სისტემები საჭიროებენ დოკუმენტების საკუთარ კომპლექტს. კონკრეტულ ჩამონათვალს ადგენს დიზაინერი, ობიექტის ტიპისა და პროექტის შემუშავების თარიღის გათვალისწინებით.
საკონტროლო სია კომუნალური ქსელების დაყენებამდე
- სისტემების შემადგენლობა ემთხვევა შენობის ამოცანას და დანიშნულებას.
- შეერთების წერტილები, დატვირთვები და პასუხისმგებლობის საზღვრები ფიქსირდება.
- მარშრუტები არ იკვეთება მზიდ ელემენტებთან და სხვა სისტემებთან.
- აღჭურვილობისთვის გათვალისწინებულია გადასასვლელები, ლუქები და მომსახურების ადგილები.
- შეღწევა, ჩაშენება და ხვრელები შეთანხმებულია დასრულებამდე.
- მასალები და აღჭურვილობა შეესაბამება დიზაინის სპეციფიკაციებს.
- იდენტიფიცირებულია ფარული სამუშაოები, ტესტები და დოკუმენტები, რომლებიც მიიღება ეტაპობრივად.
- კომპლექსური შეკრება მოწმდება რეპლიკაციამდე; ეხმარება, როდესაც შეცდომის ღირებულება მაღალია მაკეტი მშენებლობაში.
არის თუ არა კომუნალური ქსელები და კომუნალური მომსახურება?
მიმოხილვის მასალებში ტერმინები ხშირად გამოიყენება როგორც მჭიდროდ დაკავშირებული ტერმინები. პროექტში უფრო მნიშვნელოვანია კონკრეტული სისტემის ზუსტი დასახელება, მისი საზღვრები და შემადგენლობა: წყალმომარაგება, ელექტროენერგიის მიწოდება, ვენტილაცია, კომუნიკაციები და სხვა განყოფილებები.
რა ეხება შიდა საინჟინრო ქსელებს?
შიდა მოიცავს ქსელებს და აღჭურვილობას შენობის შიგნით პროექტის მიერ გათვალისწინებული საზღვრებიდან: გაყვანილობა, ამწეები, პანელები, კოლექტორები, საჰაერო მილები, ფიტინგები, ინსტრუმენტები, ავტომატიზაცია და საბოლოო მოწყობილობები.
როდის შევამოწმოთ კომუნალური ქსელები?
საკვანძო შემოწმება ტარდება შესყიდვამდე, ინსტალაციამდე, ფარული ტერიტორიების დაფარვამდე, ტესტირების შემდეგ და ექსპლუატაციაში შესვლისას. ეს მოწყობა ამცირებს დაგვიანებული კვეთების, მიუწვდომელი კვანძების და დასრულების ხელახალი მუშაობის რისკს.
