Инженерные сети здания — это системы, которые подают ресурсы, отводят стоки, поддерживают микроклимат, связь и безопасность. Обычно в их состав входят электроснабжение, водоснабжение, канализация, отопление, вентиляция и кондиционирование, газоснабжение, слаботочные системы, автоматизация и диспетчеризация. Точный набор зависит от назначения объекта, технических условий и проектных решений.
Сети работают как единый комплекс: ошибка в одной трассе может заблокировать монтаж другой, а недоступный узел усложняет обслуживание. Поэтому состав систем, точки подключения, нагрузки, маршруты и контрольные проверки согласуют до закрытия стен, потолков и шахт.
Содержание:
Внутренние и наружные инженерные сети
Наружные сети проходят за пределами здания и подводят ресурс к объекту либо отводят его: кабельные линии, трубопроводы воды и тепла, канализационные выпуски, газопровод и сети связи. Их границу связывают с точкой подключения, указанной в документах конкретной ресурсоснабжающей организации.
Внутренние сети распределяют ресурс внутри здания. К ним относятся вводы, стояки, разводка по этажам и помещениям, щиты, коллекторы, воздуховоды, арматура, приборы учёта, автоматика и конечное оборудование. На практике наружная и внутренняя части встречаются во вводном узле, тепловом пункте, электрощитовой, водомерном узле или другом месте, предусмотренном проектом.
Что входит в инженерные сети здания
Базовый состав инженерных сетей здания включает системы, которые подают энергию и воду, отводят стоки, обеспечивают воздух и связь, а также контролируют безопасность и работу оборудования.
| Система | Что обеспечивает | Основные элементы |
|---|---|---|
| Электроснабжение | Питание оборудования и освещения | Ввод, щиты, кабельные линии, защитные устройства, заземление |
| Водоснабжение | Подачу холодной и горячей воды | Ввод, узел учёта, трубы, стояки, коллекторы, арматура |
| Канализация | Отведение бытовых и технологических стоков | Выпуски, стояки, отводы, ревизии, коллекторы |
| Отопление | Поддержание расчётной температуры | Источник или ввод тепла, трубопроводы, приборы, насосы, автоматика |
| Вентиляция и кондиционирование | Воздухообмен и параметры микроклимата | Воздуховоды, вентиляторы, установки, решётки, автоматика |
| Газоснабжение | Подачу газа к разрешённому оборудованию | Ввод, трубопроводы, арматура, приборы учёта и контроля |
| Слаботочные системы | Связь, доступ, сигнализацию и передачу данных | Кабельные трассы, шкафы, датчики, контроллеры, конечные устройства |
| Автоматизация и диспетчеризация | Контроль параметров и управление оборудованием | Датчики, контроллеры, исполнительные устройства и диспетчерский интерфейс |
Пожарная автоматика, дымоудаление, холодоснабжение, технологические трубопроводы и специальные системы добавляют по назначению объекта. Перечень формируют по заданию на проектирование и обязательным требованиям к конкретному зданию.
Какие системы нужны разным объектам
Одинакового перечня для всех зданий нет. Состав инженерных сетей зависит от режима работы, количества людей, технологического оборудования и требований к безопасности.
| Тип объекта | Что обычно усиливают | На что обратить внимание |
|---|---|---|
| Жилой дом | Водоснабжение, канализацию, отопление, вентиляцию, электроснабжение | Учёт ресурсов, доступ к стоякам и приборам, пожарную безопасность |
| Офис | Вентиляцию, кондиционирование, СКС, контроль доступа и электроснабжение | Перегородки, рабочие места, резерв мощности и возможность перепланировки |
| Торговое помещение | Холодоснабжение, вентиляцию, освещение, пожарную автоматику и связь | Потоки посетителей, витрины, зоны разгрузки и требования арендаторов |
| Производственный объект | Технологические трубопроводы, силовое питание, дымоудаление и автоматизацию | Режимы оборудования, опасные зоны, резервирование и промышленную безопасность |
Из чего состоит каждая инженерная система
Большинство инженерных систем собираются из одинаковых функциональных частей: источник или точка подключения, магистраль, распределительный узел, конечное оборудование, защита и средства контроля.

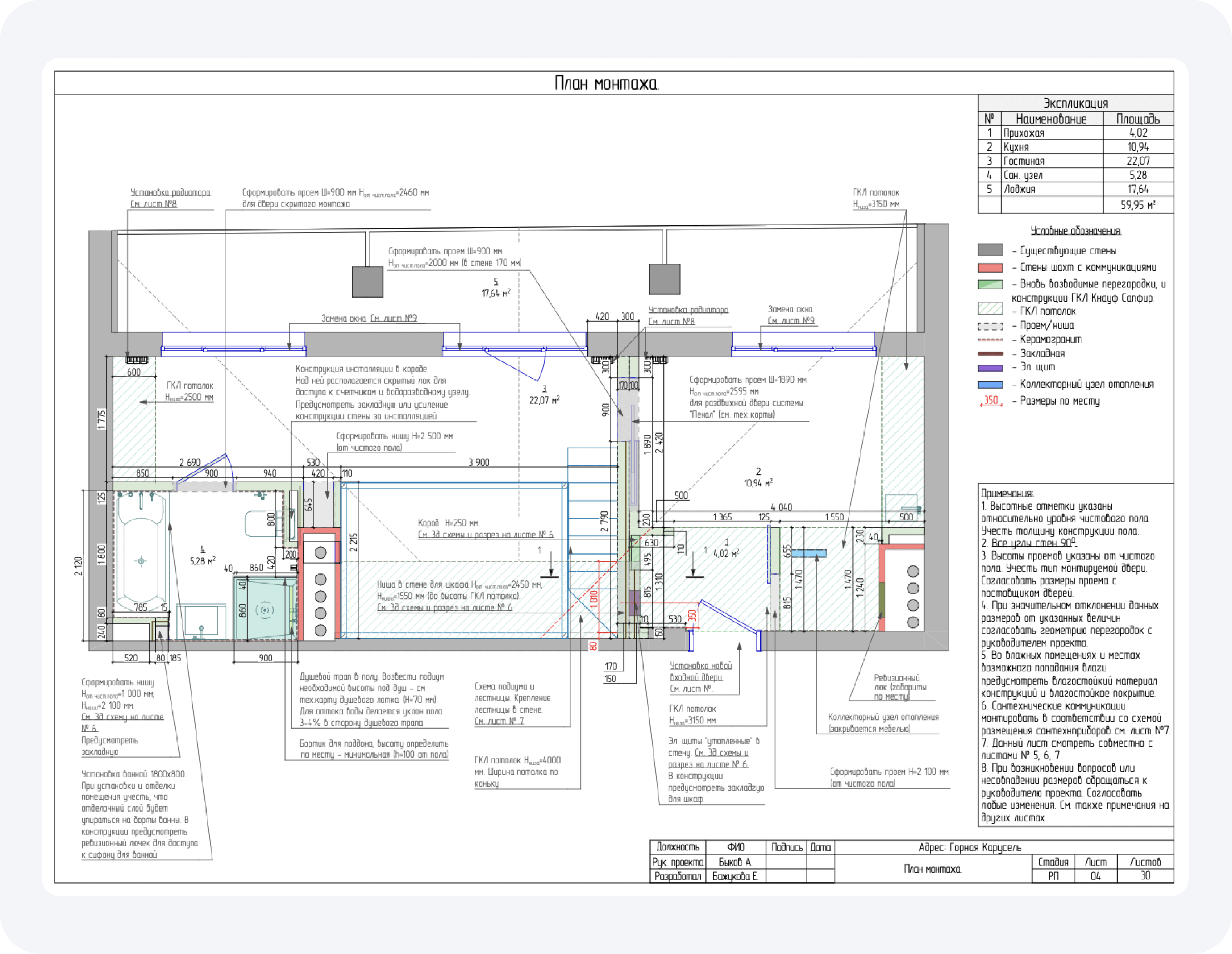

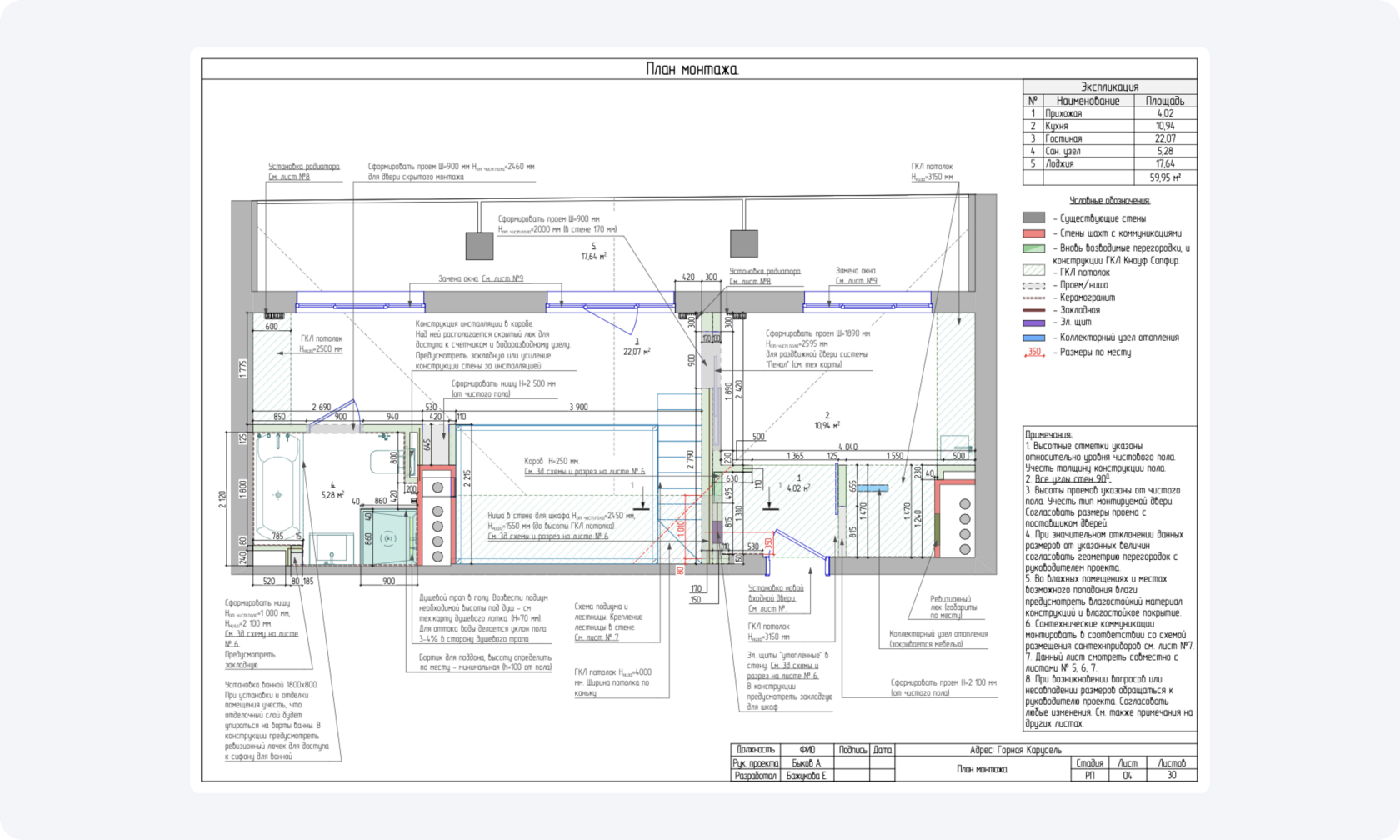

Пример проверки последовательности и зависимостей работ по инженерным сетям в веб-версии 101.
- Источник или ввод: наружная сеть, котельная, скважина, подстанция или приточная установка.
- Магистраль: трубопровод, кабельная линия или воздуховод.
- Распределение: щит, коллектор, стояк, шкаф автоматики или вентиляционная камера.
- Конечная точка: розетка, санитарный прибор, радиатор, решётка, датчик или технологическое оборудование.
- Защита и управление: арматура, автоматы, клапаны, контроллеры и аварийные устройства.
- Контроль и обслуживание: приборы учёта, ревизии, люки, точки измерения и доступ к оборудованию.
Если в проекте показана магистраль без узла обслуживания или конечное оборудование без питания и автоматики, решение требует координации. Схему полезно проверять вместе с планами, разрезами и спецификациями.
Этапы проектирования и монтажа инженерных сетей
Работа начинается с исходных данных: назначения помещений, нагрузок, характеристик оборудования, доступных точек подключения и ограничений объекта. Затем проектировщики рассчитывают системы и координируют трассы между собой и со строительными конструкциями.
- Собрать исходные данные и технические условия для нужных ресурсов.
- Определить состав систем, расчётные нагрузки и точки подключения.
- Разработать схемы, планы, спецификации и требования к автоматике.
- Согласовать трассы, отметки, проходки, шахты и зоны обслуживания.
- Разбить монтаж на этапы и связать его с другими видами строительных работ.
- Закупить оборудование по согласованным характеристикам и проверить комплектность.
- Выполнить монтаж, промежуточный контроль и проверки скрытых участков до закрытия конструкций.
- Провести испытания, наладку, маркировку и передать исполнительную документацию.
Цифровая модель, проверка коллизий и диспетчеризация помогают на сложных объектах. Их подробный разбор относится к отдельной теме про современные строительные технологии. Для контроля сроков и зависимостей работ можно использовать 101 как единое рабочее пространство проекта.
Как работать с нормативами по инженерным системам
Одного универсального документа для всех инженерных сетей здания нет. Требования распределены по профильным техническим регламентам, сводам правил, стандартам и правилам подключения. Для отопления, вентиляции и кондиционирования применяют профильный СП 60.13330.2020; для внутреннего водопровода и канализации — СП 30.13330.2020; для электротехнических устройств — СП 76.13330.2016.
Перед применением документа проверяют актуальную редакцию, изменения и область действия в официальном каталоге Минстроя России. Для газа, пожарной автоматики, связи и специальных систем нужен свой комплект документов. Конкретный перечень определяет проектировщик с учётом типа объекта и даты разработки проекта.
Чек-лист и документы после монтажа
- Состав систем совпадает с заданием и назначением помещений.
- Точки подключения, нагрузки и границы ответственности зафиксированы.
- Трассы не пересекаются с несущими элементами и другими системами.
- Для оборудования оставлены проходы, люки и зоны обслуживания.
- Проходки, закладные и отверстия согласованы до отделки.
- Материалы и оборудование соответствуют проектным характеристикам.
- Определены скрытые работы, испытания и документы, которые принимаются по этапам.
- После монтажа собраны акты скрытых работ, протоколы испытаний, исполнительные схемы, паспорта и инструкции.
- Сложный узел проверен до тиражирования; при высокой цене ошибки помогает мокап в строительстве.
Инженерные сети и инженерные коммуникации — это одно?
В обзорных материалах термины часто используют как близкие. В проекте важнее точное название конкретной системы, её границы и состав: водоснабжение, электроснабжение, вентиляция, связь и другие разделы. Слово «коммуникации» обычно шире в бытовой речи, но не заменяет перечень проектных разделов.
Что относится к внутренним инженерным сетям?
К внутренним относятся сети и оборудование внутри здания от предусмотренной проектом границы: разводка, стояки, щиты, коллекторы, воздуховоды, арматура, приборы, автоматика и конечные устройства.
Кто проектирует инженерные сети?
Состав и решения разрабатывает проектировщик соответствующего раздела с учётом задания, технических условий, характеристик объекта и обязательных требований. Для специальных систем могут потребоваться отдельные специалисты и согласования.
Когда проверять инженерные сети?
Ключевые проверки проводят до закупки, перед монтажом, перед закрытием скрытых участков, после испытаний и во время пусконаладки. Такой порядок снижает риск поздних пересечений, недоступных узлов и переделок отделки.
Какие документы передают после монтажа?
Набор зависит от системы и договора, но обычно включает исполнительные схемы, акты скрытых работ, паспорта и сертификаты оборудования, протоколы испытаний, акты пусконаладки и инструкции по эксплуатации.
